---TEKNİK ÖZELLİKLER---

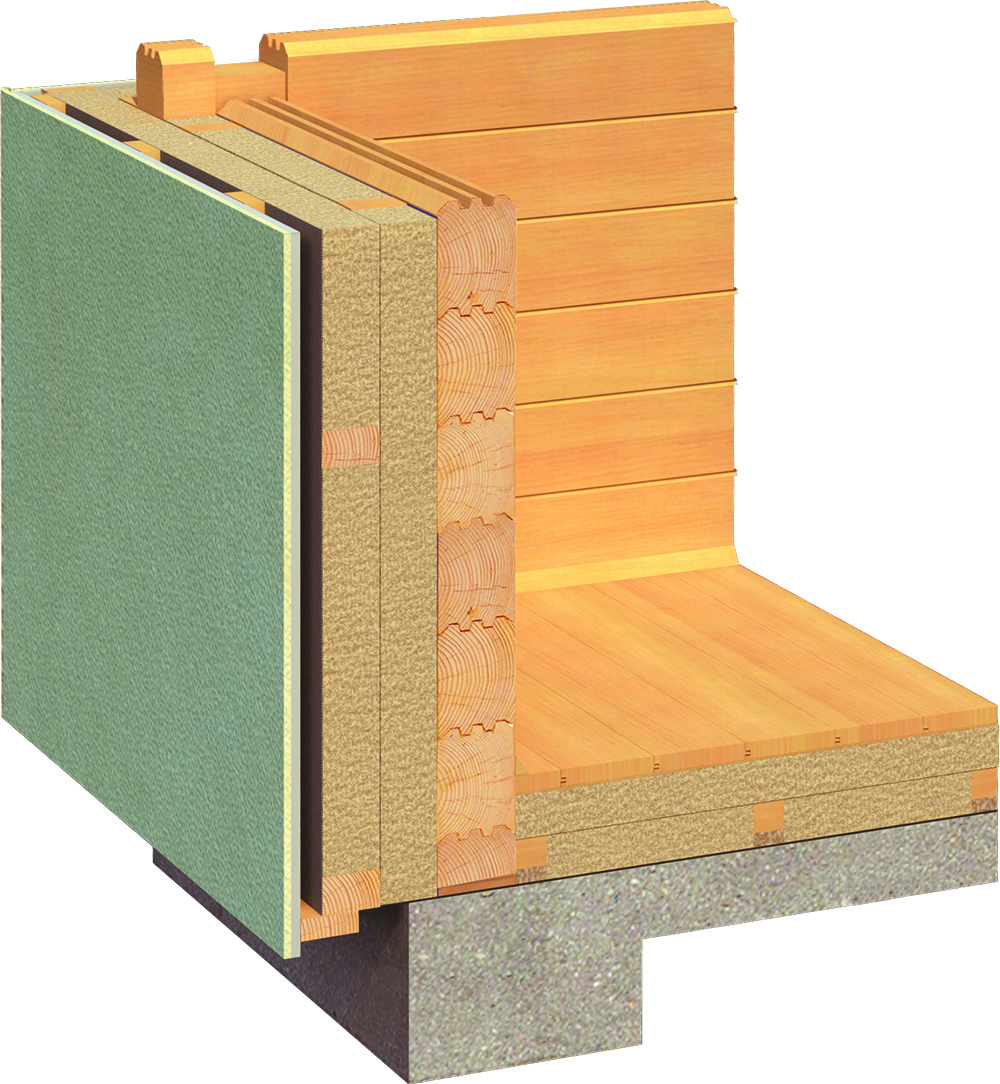

Dış Yalıtımlı Ahşap Sistem Detayı

DOĞAL

ÖZELLEŞTİRİLEBİLİR

MODÜLER

Evin inşaatı tamamen sizin istek ve planlarınıza göre özelleştirilir. Bu özelleştirme mimari plana, evin tasarımına ve kullanım amacına uyarlanan esnek sistemler sayesinde mümkün olmaktadır, iç ve dış yalıtım malzemelerinin özenle seçilmesi çeşitli kalınlıklarda kütükler ve çeşitli kalınlık ve tiplerde doğal yalıtım malzemelerinin kullanımı imasıyla ulaşılan enerji ve çevre standartlarını yakalanmasını sağlar.


DIŞ YALITIM SİSTEMİ:

Kirişler iç mekanın büyük bir bölümünde görünür kalarak mekan sıcaklık ve yuva hissi verir. Cephe alaçam veya karaçam panellerden yapılır veya geleneksel kaba sıva ile bitirilir. Yalıtım kanalları seçilen tip ve kalınlıkta yalıtım malzemesi ile doldurulur.


BİNA BİLEŞENLERİNİN U-DEĞERLERİ (TERMAL İLETİM)

ÇATI

t= yalıtımın toplam genişliği (mm) U= U-değeri (Termal İletim)

t = 180 + 60 = 240           U =0,15W/m2K

DIŞ YALITIMLI DUVARLAR

10 mm kütük genişliği için

t= yalıtımın toplam genişliği (mm)

U - U-Value (Thermal Transm Itta nce)

t = 80 + 80 = 160             U =0,20W/m2K

t= 100 +100 = 200           U=0,17W/maK

t= 100+ 100+ 60 = 260   U=0,133W/m2K

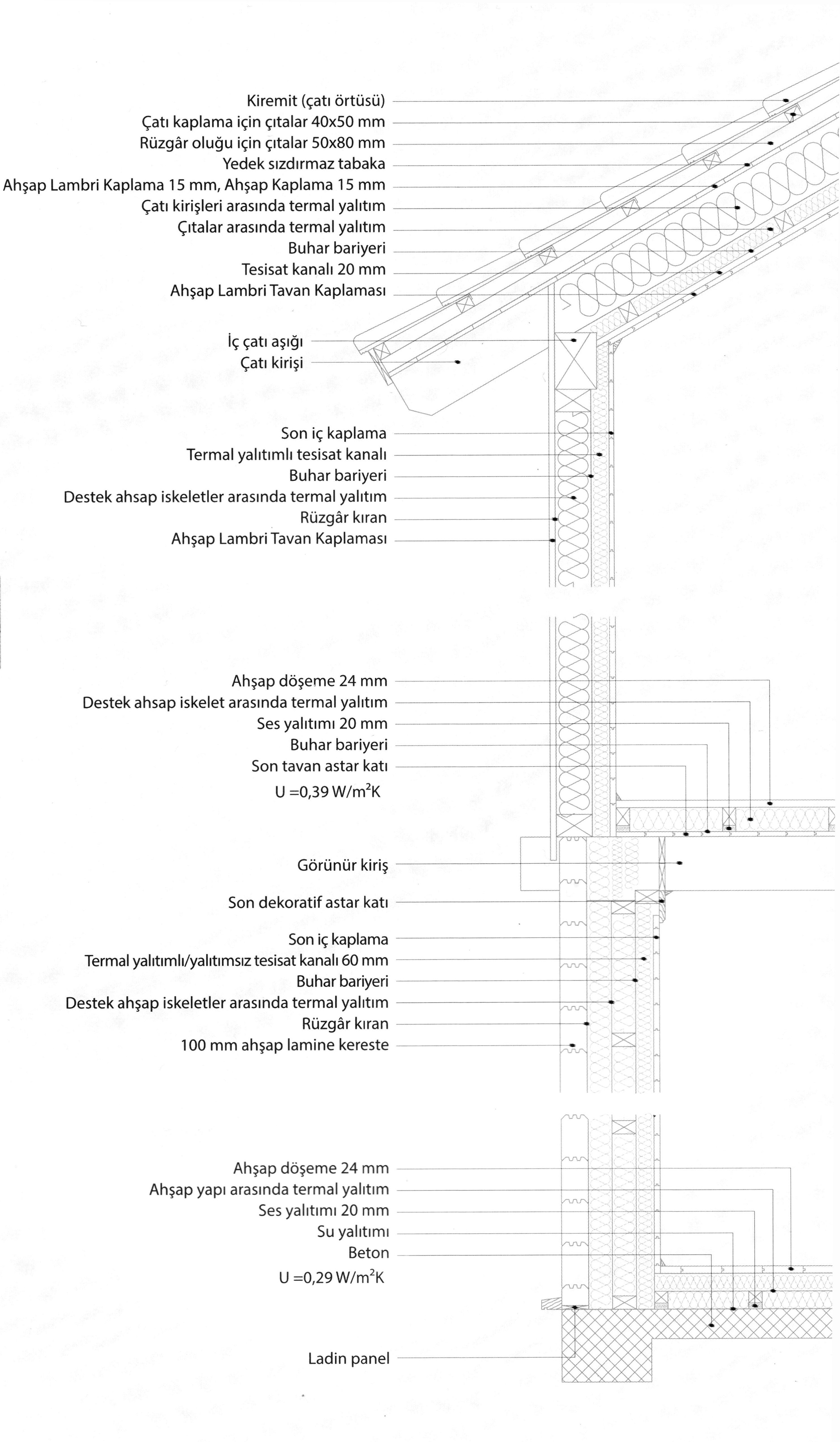

*DIŞ YALITIMLI AHŞAP SİSTEM DETAYI

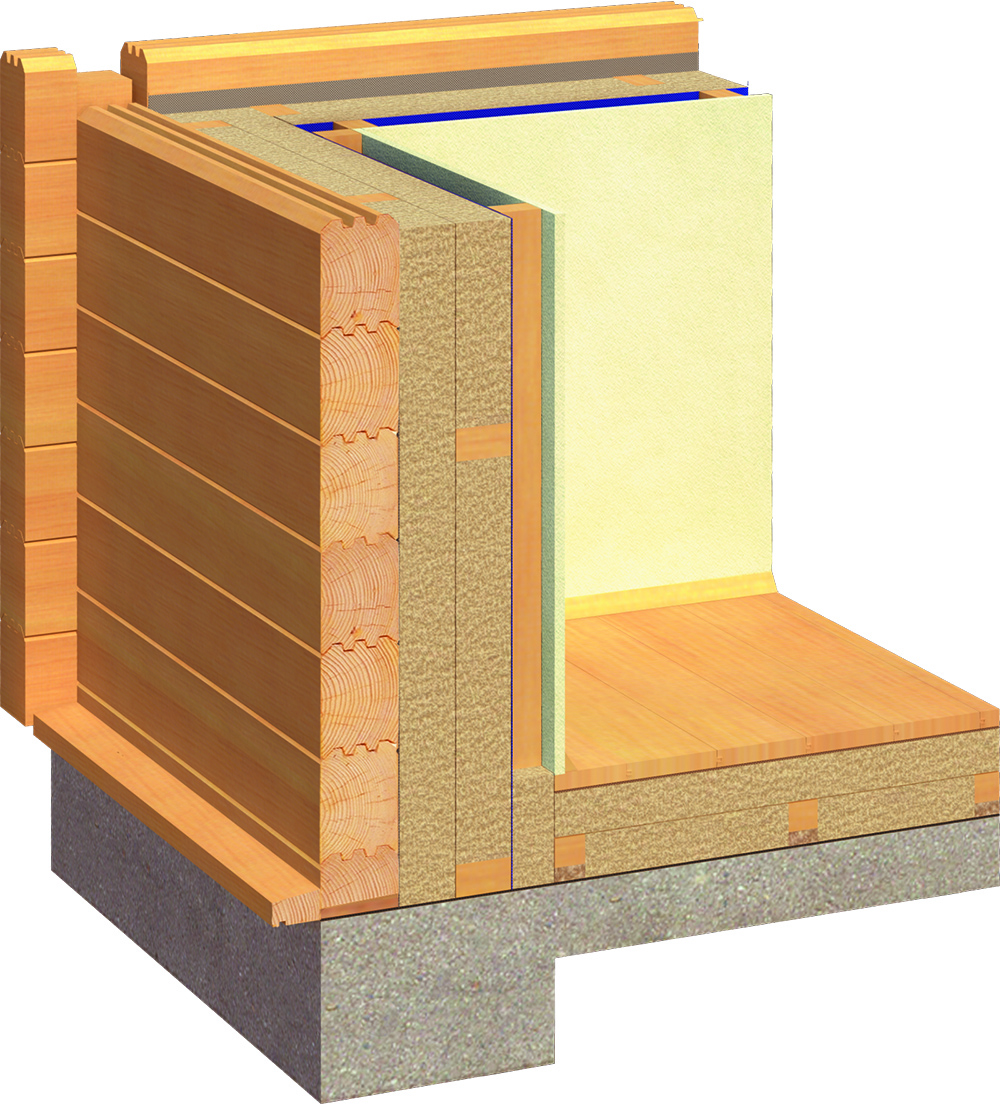

İç Yalıtımlı Ahşap Sistem Detayı

İÇ YALITIM SİSTEMİ

Kütükler cephesini oluşturarak evin dışında görünür halde kalır. Müşteri her bir oda için herhangi bir iç ahşap veya alçı panel duvar kaplaması seçebilir.

BİNA BİLEŞENLERİNİN U-DEĞERLERİ (TERMAL GEÇİRGENLİK)

ÇATI

t -yalıtımın toplam genişliği [mm]

U - U-Değerl (Termal Geçirgenlik]

t = 180 + 60 = 240                               U=0,15W/m2K


DIŞ DUVAR

t - yalıtımın toplam genişliği [mm]

U - U-Değerl (Termal Geçirgenlik]

t = 120 + 60= 180                                U = 0,20W/m2K

t = 160 + 60 = 220                               U = 0,17W/m2K

t = 160 + 60 + 60 = 280                U = 0,135 W/m2K

DIŞ DUVAR - ZEMİN KATI

kütük genişliği 100 mm

t -yalıtımın toplam genişliği [mm]

U - U-Değeri (Termal Geçirgenlik)

t = 80 + 80 = 160*                                   U = 0,20 W/m2K

t = 80 + 80 + 60 = 220b                          U = 0,154 W/m2K

t = 100+ 100 + 60 = 260b                       U = 0,133W/m2K

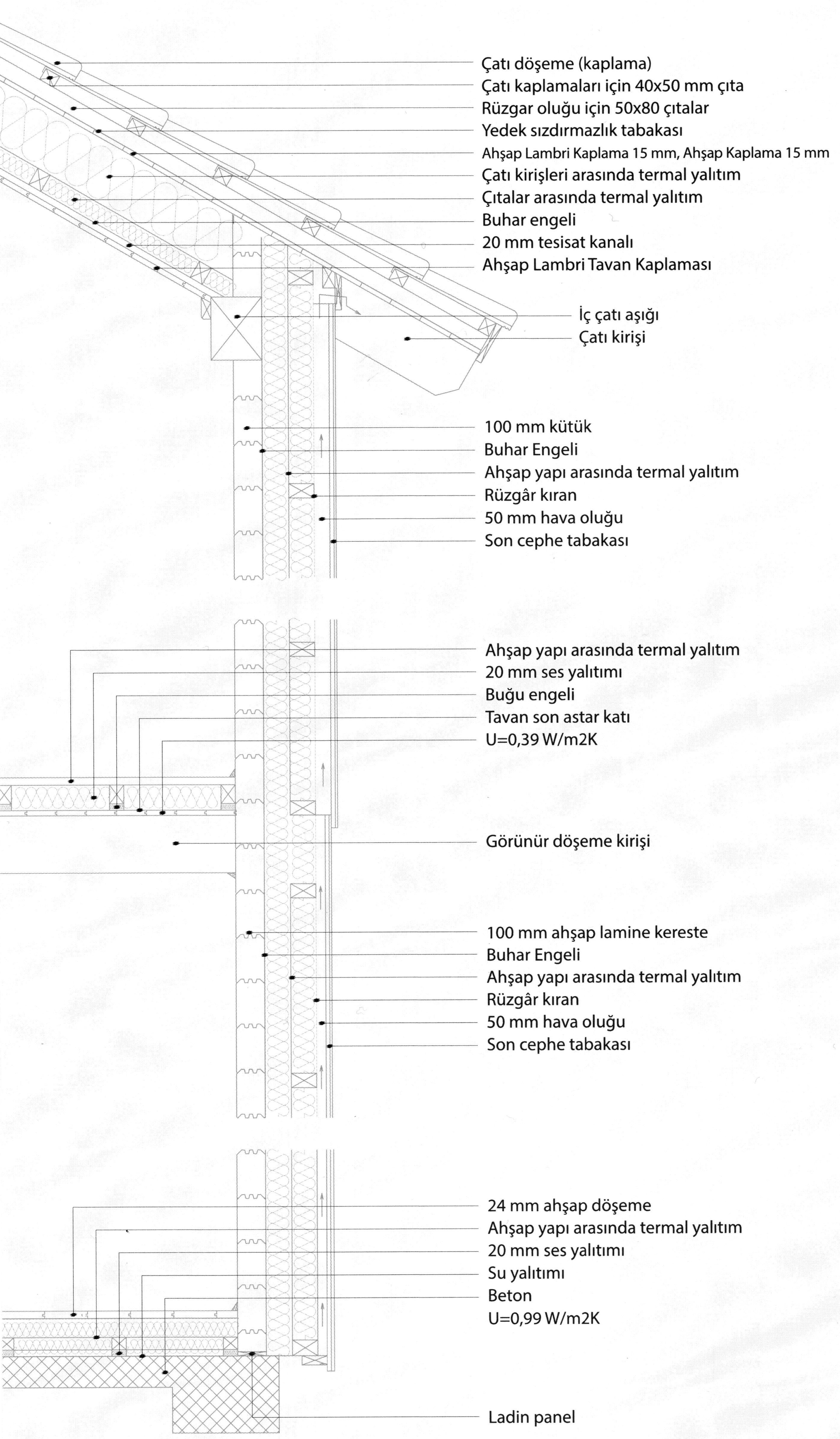

*İÇ YALITIMLI AHŞAP SİSTEM DETAYI/

        yalıtımsız tesisat kanalı 60 mm (a)
